金属探测器外壳模具到底有哪些讲究?在精密仪器不断升级的背景下，金属探测器外壳的制造对模具提出了哪些新要求?如何权衡结构设计、材料选择、工艺流程与成本控制?

一、金属探测器外壳模具的应用背景

金属探测器广泛应用于安检、工业检测、考古勘探等领域。外壳作为设备的“铠甲”，不仅需要保护内部精密元件，还承担着防尘、防水、抗冲击和美观等多重任务。由此，外壳模具的设计与制造直接影响产品质量、性能与市场竞争力。

1. 应用场景需求多样

安检用探测器：机场、车站等场所，对外壳的耐磨、抗摔要求高。

工业用探测器：如食品、医药行业使用的在线检测设备，要求外壳防腐蚀、易清洗。

户外与便携式探测器：如考古、野外探矿，对密封性和结构强度提出更高要求。

2. 定制化趋势明显

随着细分市场需求不断升级，金属探测器外壳模具呈现多样化、定制化趋势。不同客户对尺寸、接口、安装方式及表面处理有各自要求，模具制造商需具备灵活响应能力。

二、金属探测器外壳模具结构与设计要点

金属探测器外壳模具的设计，是将设计师的构思转化为实际产品的核心环节。结构设计的优劣，直接影响成型精度、生产效率与使用寿命。

1. 外壳结构设计

一体成型 vs 分体装配：根据产品大小、功能需求，选择单件成型或多件拼装结构。一体式有利于密封性，多件式便于维护与零件更换。

加强筋布置：合理的加强筋设计，提升壳体抗压能力，同时避免缩水变形。

连接方式：螺纹、卡扣、螺钉、超声波焊接等多种工艺需与模具结构相协调。

2. 模具结构类型

注塑模具：最常用，适用于大批量塑料外壳生产。需设计合理的浇口、冷却系统、脱模机构。

压铸模具：用于金属材质外壳，如铝合金、锌合金。重视模具耐热与强度，防止粘模、变形。

硅胶模具与真空注型：适合小批量试制、结构复杂或表面精细的样品开发。

3. 精度与尺寸控制

精密探测器对外壳尺寸公差要求严苛，模具加工需采用高精密CNC机床、火花机、线切割等设备，控制误差在±0.02mm范围内。

对定位孔、安装面等关键部位进行专门优化，提升整体装配度与可靠性。

三、金属探测器外壳模具的材料选择

外壳模具的选材，关乎模具寿命、产品表面质量及成本。

1. 模具钢材常见选项

P20、718、S136等预硬钢：广泛用于注塑模具，兼顾成本与使用寿命。

H13、8407热作模具钢：适用于压铸模具，耐高温、耐冲刷。

高铬合金钢、铍铜：用于局部高抛光或易磨损部位，提高模具耐用性。

2. 外壳原材料选择

ABS、PC、PA66等工程塑料：轻质高强，抗冲击、阻燃性佳，易于成型。

铝合金、镁合金：轻质且有良好导热性，适合高端金属探测器。

不锈钢：适用于特殊防腐蚀、耐高温要求。

3. 表面处理与后续加工

模具表面氮化、镀铬：提高耐磨性、减少粘模。

外壳喷涂、丝印、激光雕刻：提升外观及品牌识别度。

四、金属探测器外壳模具的制造工艺

模具制造是一项系统工程，涵盖设计、加工、组装、调试与维修全过程。

1. 设计阶段

3D建模与仿真分析：采用SolidWorks、UG等软件进行结构仿真，评估成型流道、受力分布与冷却效果。

模流分析：预测填充、缩孔、气泡等缺陷，优化模具结构。

2. 加工阶段

数控铣削：完成主要型腔、型芯的精加工。

电火花加工：精修细小结构和曲面。

线切割：用于加工复杂型孔及分型面。

3. 装配与调试

精密装配：对动模、定模、滑块等零部件进行高精度组装。

试模与样件检测：通过试模生产首批样件，检验尺寸、表面质量及脱模情况，反复优化。

4. 维护与修复

日常维护：定期清理模具、润滑运动部件，预防损伤。

修复焊补：针对使用中的磨损、崩角，采用激光焊补等高精度修复手段，延长模具寿命。

五、成本控制与项目管理

1. 开发周期管理

标准模具开发周期一般为45-60天，复杂定制模具需3-4个月。通过前期设计优化、加工工序并行等手段缩短周期，提升市场响应速度。

2. 成本构成

材料费：钢材、外购配件占总成本约30%。

加工费：数控、火花、抛光等工艺约占40%。

设计与管理费：约10%。

后续维护费：约占5-10%，取决于模具使用频率与工况。

3. 降本措施

批量采购材料、优化结构减少用料。

标准化零部件使用率提升。

采用模块化设计，便于零部件通用与快速更换。

六、典型案例解析

1. 安检门金属探测器外壳模具

采用一体注塑+多点加强筋结构，模具寿命超过100万模次。

外壳集成多种接口，便于升级与扩展。

表面高光处理，提升外观档次。

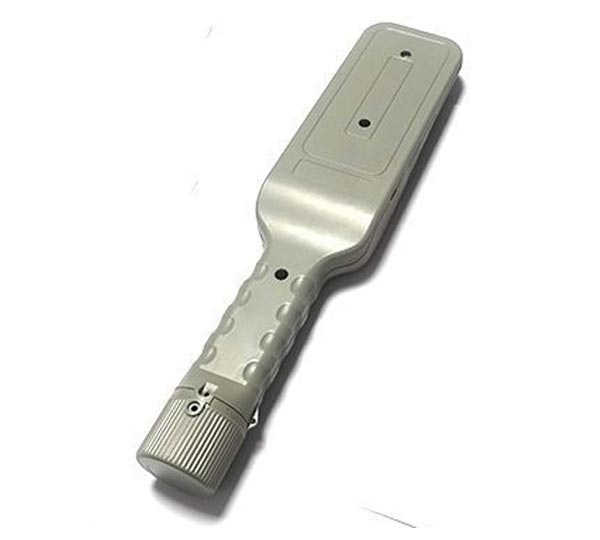

2. 便携式探测器外壳模具

结构轻巧、模块化设计，适应多种配件组装。

外壳采用PC+ABS合金材料，提高抗摔性能。

模具集成热流道系统，实现多色注塑。

七、未来趋势与创新方向

1. 智能化与数字化制造

应用物联网传感器监控模具使用状态，提前预警磨损或故障。

数字孪生技术，实现设计—制造—测试全流程数据贯通。

2. 绿色低碳与环保材料

开发可降解材料外壳，提升环保性能。

优化模具冷却系统，降低能耗、提高生产效率。

3. 柔性定制与小批量生产

快速模具、3D打印辅助开模，为初创品牌、小批量客户提供灵活方案。

模具标准化、模块化趋势明显，减少开发周期与成本。

金属探测器外壳模具，是连接创意与产品、质量与效率的桥梁。每一道工序、每一项材料的选择、每一丝结构的优化，背后都是经验积累与技术进步的结晶。未来，随着探测器技术升级与市场需求变化，模具行业也将迎来更高要求与创新机遇。对企业而言，持续加大研发投入、优化管理流程、拥抱智能制造，是实现产品差异化和高质量发展的关键路径。
