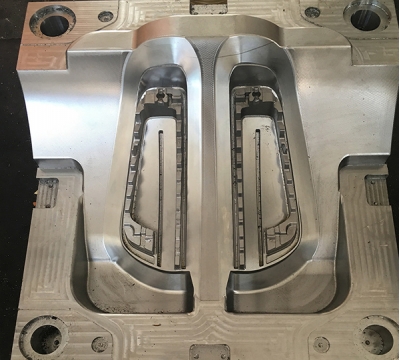

一、汽车尾灯模具是什么：做的不是“壳”，是“光学外观件”

汽车尾灯通常由多种塑件组合而成，例如：

外罩(Lens，灯罩)：透明或半透明，要求高透光、高光洁

装饰框/导光件(Light guide)：控制光线走向，要求纹理与折射面精准

反射碗/反射罩(Reflector)：提高光效，表面可能需要电镀或高反射涂层

后壳(Housing)：结构承载与密封基础，强调强度与尺寸稳定

密封圈槽、卡扣、安装耳：装车配合关键结构

因此“汽车尾灯模具”往往不是一副模具，而是一整套模具群：透明件模具、结构件模具、反射件模具、装饰件模具，彼此之间还要配合装配公差和密封要求。

二、尾灯模具为什么难：四个“高要求”叠加

1)高外观：一点瑕疵就很明显

透明灯罩最怕：流痕、银纹、气泡、杂质、黑点、划伤、分型线高、顶针印。因为透明件不“藏瑕疵”，任何缺陷都会被光线放大。

2)高光学：微小误差就会影响光带均匀

尾灯不仅要亮，还要“亮得均匀、亮得有层次”。导光条、纹理面、棱镜面、微结构如果复制不到位，就会出现亮斑、暗区、光带断裂等问题。模具的抛光、蚀纹、精度与稳定性，决定了光学面能不能被准确复制。

3)高装配与密封：车规件要经得住风雨和震动

尾灯装车后要长期面对雨水、洗车高压水枪、尘土、温差、振动冲击。密封槽尺寸、装配定位、螺丝柱强度、卡扣疲劳都不能“差不多”。

4)高耐候：长期暴晒与冷热循环不变形、不发黄

尾灯罩多为PC类材料，需要抗UV、耐热、耐冲击。材料与成型应力控制不好，后期可能出现应力开裂、雾化、黄变、翘曲等风险。

三、尾灯常用材料与模具对应点：材料决定工艺窗口

1)PC(聚碳酸酯)：灯罩常见主力

优点：透光好、韧性强、耐热性较好。

关注点：对水分敏感，干燥不充分容易银纹、气泡;成型应力控制不好容易开裂。

模具侧重点：温控、排气、抛光等级、浇口剪切控制。

2)PMMA(亚克力)：高透高光但更“脆”

优点：透明度高、表面光泽好。

关注点：抗冲击相对弱，耐热窗口较窄;对结构与装配冲击要更谨慎。

模具侧重点：流道与浇口设计避免应力集中，冷却均匀。

3)ABS/PP/PBT等：后壳与结构件常用

这些材料更偏结构承载与尺寸稳定。

模具侧重点：翘曲控制、筋位缩水、螺丝柱强度、冷却与排气。

四、尾灯模具结构要点：透明件与光学件的“命门”在哪里

1)分型线与浇口位置：要为外观让路

透明灯罩的分型线最好避开视觉主面与光学关键区域;浇口位置要兼顾：

充模平衡，避免短射与熔接线落在外观面

降低剪切发白与流痕

便于去浇口且不影响装配

不少尾灯罩会采用热流道/阀针系统，以获得更好的外观与一致性，但成本和维护要求也更高。

2)抛光等级：不是“亮”就够了

尾灯罩常需要高镜面效果，模具光学面往往要求更高等级的抛光和极低的表面缺陷。抛光不仅是工序，更是经验活：

抛得太猛容易产生波纹与局部变形

抛得不均会影响光学面复制与光带均匀

细小划痕在点亮后会变成“亮线”

3)排气设计：透明件烧焦与气纹的关键

尾灯件面积大、流动长，排气差会带来：气纹、烧焦、雾影、银纹。

排气方式可能包含：分型面排气槽、镶件排气、顶针排气、局部真空辅助等。排气不仅要“有”，还要考虑长期量产后粉尘、脱模剂残留导致的堵塞。

4)冷却系统：决定翘曲与应力水平

透明件最怕应力大。冷却不均会让件在脱模后慢慢变形，装车间隙变差，甚至后期出现应力开裂。尾灯模具通常会更重视：

水路贴近关键面、均匀覆盖

模温机精准控温

局部冷却与隔热的平衡(避免温差过大)

5)滑块抽芯与复杂造型：越复杂越要稳

尾灯常有卡扣、侧孔、隐藏扣位、装配定位结构，需要大量滑块、斜顶、油缸。结构越复杂，越要关注：

重复定位精度

磨损与润滑

生产节拍与维护便利

否则样件能做出来，量产却很难稳定。

五、光学件的特殊挑战：导光纹理与微结构复制

现在很多尾灯走“光带化”“贯穿式”“流水灯”路线，导光件上会有微结构纹理(点阵、棱镜、扩散纹等)。这些结构对模具的要求是：

1)纹理深浅一致：否则就会出现亮斑与暗区

2)复制精度高：微结构被磨损或污染，光效立刻下降

3)脱模不拉伤：微结构区域脱模阻力大，模具设计要控制脱模斜度与表面状态

4)材料流动稳定：充模不稳会导致纹理填充不足

这类模具往往需要更高的加工精度、蚀刻工艺控制和更严格的清洁维护。

六、尾灯模具常见缺陷与原因：量产最怕的“经典翻车点”

1)银纹/气泡/雾影

常见原因：材料含水、排气不足、注射速度与料温窗口不对。

对策思路：强化干燥与料桶管理、优化排气、调整注射速度与保压。

2)流痕与熔接线明显

常见原因：浇口位置不佳、流动前沿温度差、模温不均。

对策思路：优化浇口与流道平衡、提高模温与控制温差、调整工艺参数。

3)翘曲变形、装配缝隙不齐

常见原因：冷却不均、壁厚突变、内应力大、顶出不均。

对策思路：优化冷却水路、结构改厚薄过渡、调整保压/冷却、改进顶出布局。

4)划伤、顶针印、分型线高

常见原因：抛光不均、脱模阻力大、顶出方案不合理、模具磨损。

对策思路：优化脱模斜度、改顶出点与顶出行程、加强模具表面保护与维护。

5)点亮后出现“亮线”“麻点”

常见原因：模具表面微划痕、污染颗粒、微结构复制不完整。

对策思路：提高洁净度管理、模腔保护、制定清洁与点检频次。

七、试模与验证：尾灯不是“试出来好看”就行

尾灯模具试模通常要分阶段验证：

1)尺寸与装配验证

与车身钣金、灯体支架的配合

关键定位面与密封槽尺寸

螺丝柱强度、卡扣装配力与疲劳

2)外观与光学验证

透明度、雾度、杂质控制

表面缺陷(流痕、银纹、气纹、划伤)

点亮测试：光带均匀性、亮斑暗区、光型边界

3)可靠性与环境验证(车规更看重)

高低温循环

湿热与耐候(UV)

振动与冲击

密封测试(淋雨、高压水枪、冷凝控制)

这些验证结果会反过来指导改模：浇口、排气、冷却、抛光、材料与工艺窗口，都可能需要调整。

八、量产维护与寿命：尾灯模具更怕“越做越差”

尾灯属于长期供货件，模具维护要系统化：

1)抛光面保护：透明件模腔最怕磕碰和细微划伤，操作与存放要有保护规范

2)排气槽清理：长期生产后排气容易堵，缺陷会突然增多

3)热流道维护：阀针、加热圈、温控系统要定期检查

4)滑块导向与润滑：磨损会导致披锋、错位、尺寸漂移

5)工艺参数固化：模温、料温、注射速度、保压曲线要形成标准，避免换班换人就漂
