汽车模具为何在整车制造环节中占据如此核心的位置?面对新能源汽车兴起、轻量化趋势加速、智能制造步伐加快，汽车模具产业如何实现自我突破?本文将从结构功能、技术创新、制造流程、行业现状到未来趋势等多个角度，系统梳理汽车模具的全貌，为行业从业者、采购决策者和技术爱好者提供一份详实的参考。

一、汽车模具的基础定义与重要性

汽车模具，简单来说，就是制造汽车零部件的“母机”。车身覆盖件、保险杠、仪表板、轮毂、灯具等，绝大多数零部件都需借助模具成型。汽车模具的精度和效率，直接决定了整车的质量、外观、生产速度和成本，是汽车制造工业现代化水平的重要标志。

1. 主要应用领域

车身覆盖件模具：如车门、引擎盖、车顶、侧围等，大多为大型冲压模具，要求高强度和高耐磨性。

内外饰件模具：如仪表板、门内板、保险杠、格栅等，多采用注塑、吸塑等工艺。

动力系统与底盘件模具：包括变速箱壳体、发动机缸盖、悬挂系统部件等，常用压铸模具制造。

灯具模具：对光学性能和表面质量要求极高，注塑成型为主。

2. 汽车模具对行业的影响

质量保障：模具精度直接影响零件精度和车辆整体性能。

规模效益：高质量模具可实现大批量、自动化、低成本生产。

创新驱动：模具开发周期和技术水平影响车型更新速度与创新能力。

二、汽车模具的分类与结构特点

汽车模具体系庞杂，不同零件对应不同类型的模具，每类模具在结构和工艺上均有独特要求。

1. 按制造工艺分类

冲压模具：用于钢板成形，分为拉延模、冲裁模、弯曲模、成形模等。多级连续模实现高效自动化。

注塑模具：适用于塑料件成型，如保险杠、内饰板，具有冷却系统、顶出系统等复杂结构。

压铸模具：主要用于铝、镁等轻合金结构件的高压成型，需具备良好耐热性和导热性。

吹塑模具：适合中空塑件(油箱、风管)，通过吹胀技术定型。

橡胶模具：用于密封条、衬垫等弹性部件的硫化成型。

2. 按零件类型划分

覆盖件模具：体积大、曲面复杂、精度要求高。

结构件模具：如纵梁、横梁等，强调强度与一致性。

装饰件模具：造型多变，对表面光洁度和分型线处理有极高要求。

3. 模具结构组成

定模、动模、型腔、型芯、侧抽、顶针、冷却系统等。高端模具常集成温控、快速换模、自动润滑等功能。

三、汽车模具的设计开发流程

1. 前期分析与设计

产品可制造性分析(DFM)：评估零件结构是否便于模具制造与后期生产。

3D建模与CAE仿真：利用CATIA、UG等软件建模，通过Moldflow等模拟成型过程，优化流道、冷却和脱模结构。

工艺规划：确定成型工艺参数、分型线、浇口位置等。

2. 模具制造与装配

材料选择：优选P20、H13、S136、SKD61等高韧性、高耐磨模具钢，确保模具寿命和精度。

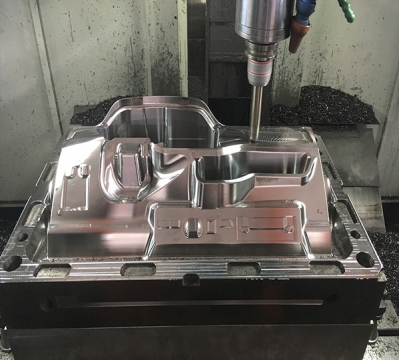

精密加工：采用高速CNC、火花机、线切割等设备进行型腔与型芯加工，重要部位公差控制在±0.01mm以内。

装配调试：模具零件精密组装，试模、修模直至首件合格。

3. 试模与验证

试模生产：进行工艺参数调整，检测零件外观、尺寸、强度。

优化完善：针对试模问题反复修正，最终定型量产。

4. 投产与后期维护

生产监控：定期对模具进行保养、修复，保障批量生产质量和稳定性。

数据归档：全过程数字化记录，便于后续追溯与优化。

四、汽车模具制造的关键技术与创新

1. 高端制造装备

五轴联动CNC加工中心、镜面电火花机、激光雕刻机广泛应用于复杂曲面和高精度部位的加工。

精密测量设备(CMM三坐标、激光扫描仪)保证模具尺寸与设计一致。

2. 数字化设计与仿真

模流分析、结构力学仿真显著提高设计一次成功率，缩短开发周期。

PLM系统实现跨部门、跨工厂数据协同。

3. 智能制造与自动化

智能换模系统、机器人辅助搬运与装配，提升生产效率和安全性。

物联网与大数据分析，实现模具寿命预测和远程运维。

4. 新材料新工艺

高性能模具钢材不断涌现，提高耐磨性、韧性和抗腐蚀能力。

快速模具、3D打印辅助开模加快新品开发速度，满足小批量定制需求。

五、汽车模具行业现状与竞争格局

中国汽车模具产业已形成较为完整的产业链，并跻身全球模具制造大国。

1. 行业分布

长三角、珠三角、环渤海是汽车模具制造重镇，集聚了大量大型模具厂及配套企业。

重点企业如天汽模、云海金属、宁波恒模、同大模具等在国内外市场占有一席之地。

2. 市场需求与挑战

新能源汽车、智能网联汽车对模具设计和制造提出更高要求，如轻量化结构、多材料复合、功能集成等。

国际市场对模具出口的质量、交付、售后等服务提出更严格标准，推动行业向高端化迈进。

3. 行业痛点

高端模具核心技术依赖进口，国产化替代任务艰巨。

人才短缺、高端装备投入大、成本压力大是制约行业发展的瓶颈。

六、未来发展趋势与创新方向

1. 绿色制造与节能减排

模具制造过程采用清洁能源与高效设备，推动材料回收和能耗优化，响应碳中和目标。

绿色模具钢和高分子复合材料应用比例提升，助力汽车轻量化和环保。

2. 柔性制造与智能化升级

柔性自动化产线可适应多车型、快速换模，实现多品种小批量生产。

智能感知与云平台管控，提升模具使用效率和预测维护能力。

3. 全球化与本地化协同

中国模具企业加速海外布局，参与全球汽车品牌开发与配套。

与主机厂、零部件厂深度协作，共享创新资源，强化产业链韧性。

4. 3D打印与增材制造

复杂曲面、冷却通道等采用增材制造方案，缩短开发周期，提升模具性能。

定制化零部件、维修件3D打印已进入试点应用阶段。

七、案例分析与行业启示

1. 新能源汽车模具创新

比亚迪刀片电池壳体模具，采用高强度铝合金和一体化结构设计，大幅减重并提升装配效率。

特斯拉上海超级工厂引入一体压铸模具，实现大部件一次成型，降低零件数量和生产难度。

2. 智能制造典范

国内某主机厂应用数字孪生技术，实现模具全生命周期管理，年均节约开发周期15%。

智能工厂引入自动化模具库，提升模具调度和存储效率。

汽车模具，是工业文明精密与效率的结晶，也是中国制造向高端迈进的关键一环。只有不断突破材料、设计、工艺、数字化等多重壁垒，才能在激烈的全球竞争中立于不败之地。未来，智能化、绿色化、全球协作将成为汽车模具行业的新航向，为中国乃至全球汽车产业高质量发展提供坚实支撑。
